FRANKLIN
SENSÖRLER

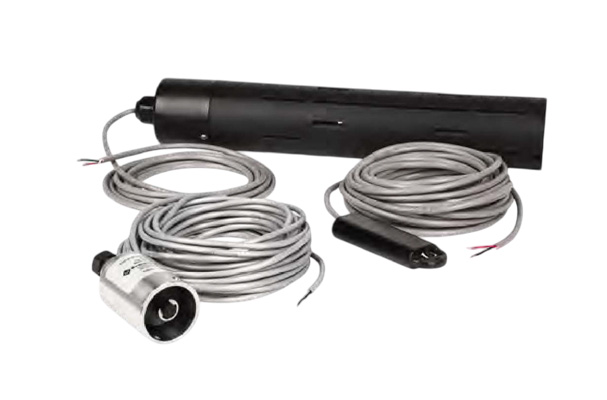

İzleme uygulaması ne olursa olsun, Franklin Fueling Systems her uygulamanın özel gereksinimlerine göre tasarlanmış bir sensör çözümü sunar.
Sensör Seçim Klavuzu
Uygulamanız yakıt ve su arasındaki farkı anlamayı gerektiriyor mu ?
-Ayırt edici Sensörler, içeride sıvı varlığı tespit edildiğinde bunu algılayabilir ve bir alarm sinyali gönderebilir ve ayrıca sıvı ile hidrokarbonlar arasında ayrım yapabilir.
Uygulamanız sadece herhangi bir sıvı türünün tespit edilmesini mi gerektiriyor ?
-Ayırt edici özelliği olmayan sensörler, bir muhafaza alanı içinde sıvı varlığı tespit edilirse bunu algılayabilir ve bir alarm sinyali gönderebilir.
Ne tür bir Tank Otomasyon Sistemine (ATG) bağlanıyorsunuz ?

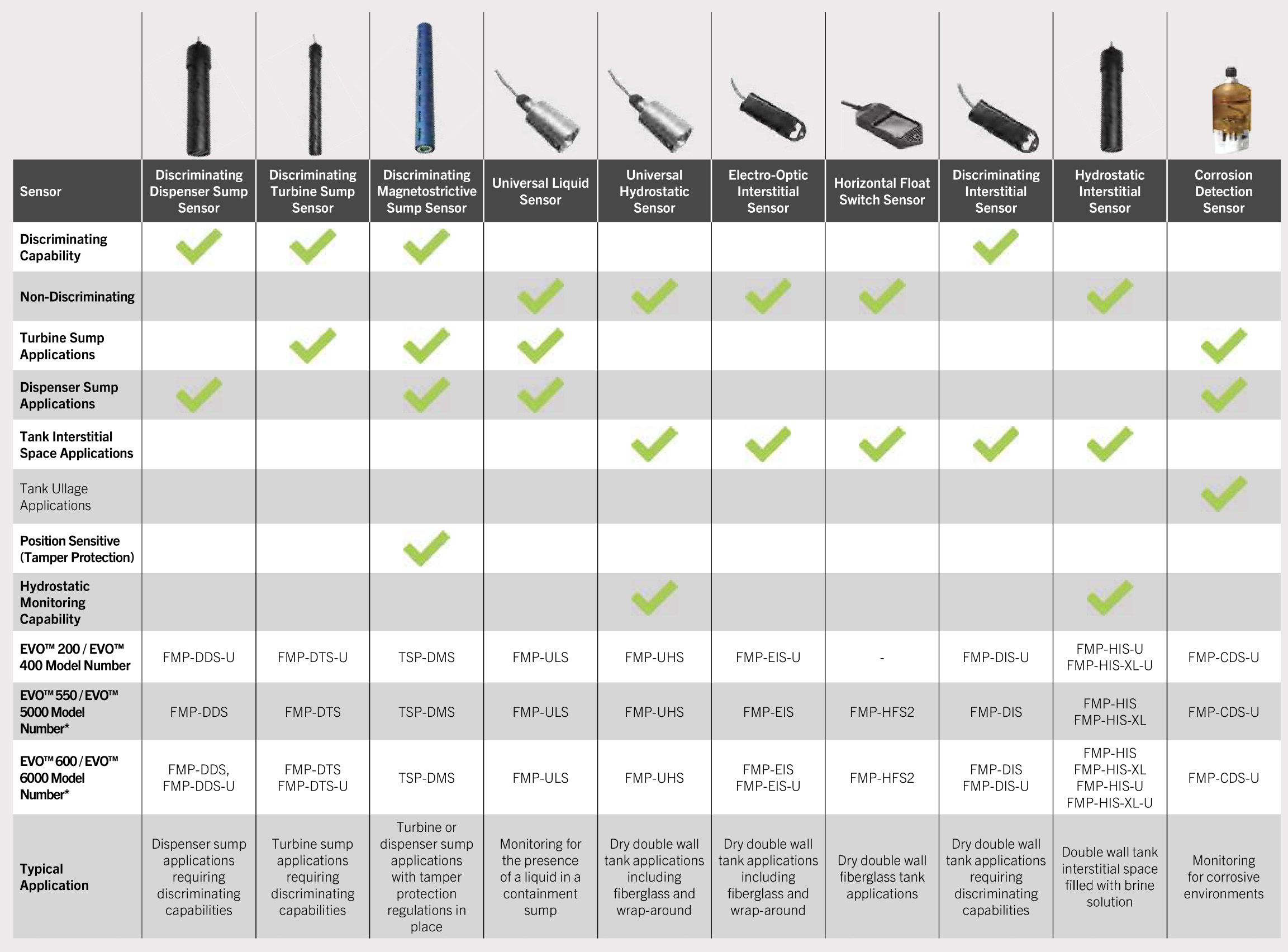

-Aşağıdaki tabloyu kullanarak ATG'nizle uyumlu uygun sensör model numarasını seçin.

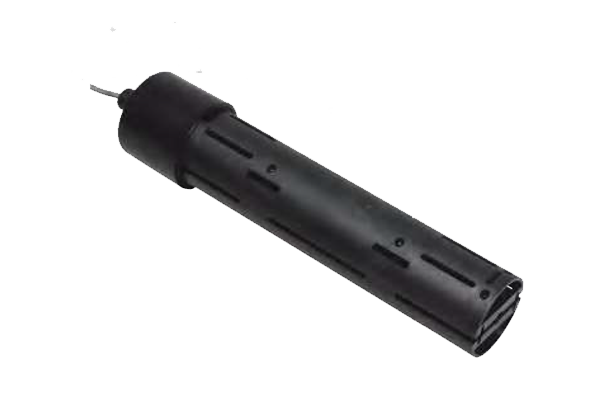

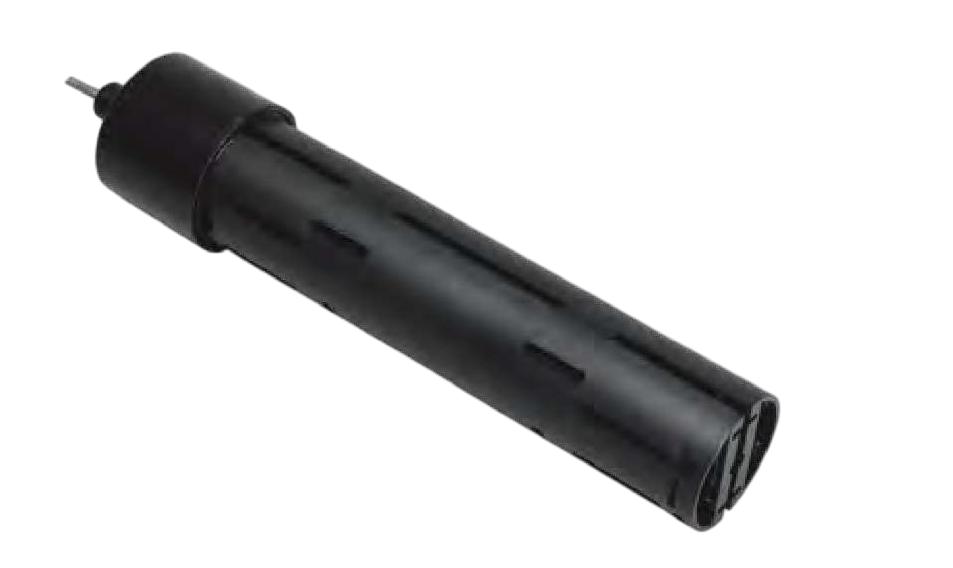

Ayırt Edici Dispenser Sump Sensörler (DDS)
DDS, Dispenser Sumplarım veya benzer muhafaza haznelerinin güvenilir bir şekilde izlenmesini sağlayan ayırt edici bir dispenser sump sensörüdür.
ÖNEMLİ NOKTALAR
» Sıvıyı iki seviyede algılamak için manyetik şamandıralı anahtarlar kullanır.
» Yenilikçi polimer şerit sensör üzerindeki ve suyun üzerinde yüzen hidrokarbonları algılar.
» Yaygın yakıtlar ve kimyasallarla uyumludur.
» Tabandan 11/2" (38 mm) mesafede sıvıyı algılar.
» Sensör üzerindeki ve su üzerinde yüzen hidrokarbonları tespit eder.
» Dijital olarak kodlanmış durum bilgisi mikro bilgisayardan ATG'ye 775+ feet'ten (236 m) gönderilir.
» Sumpda sıvı olduğunu, hidrokarbon algılandığını, sumpın dolu olduğunu ve sensör arızasını gösteren alarmlar.
» Lokasyona bağlı olarak çeşitli montaj yöntemleri mümkündür.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP DDS | Ayırıcı dağıtıcı karter sensörü (EVO" 550, EVO™ 5000, EVO™ 600 ve EVO™ 6000) |
| FMP DDS-U | Dağıtıcı karter sensörünün ayrıştırılması (EVO" 200, EVO™ 400, EVO" 600 ve EVO™ 6000) |
| TSP-KS | Unistrut™ montaj kiti |
Not. FMP-DDE kabloları 3 telli sensör modülüne ve FMP-DDS-U kabloları prob modülüne bağlanır.

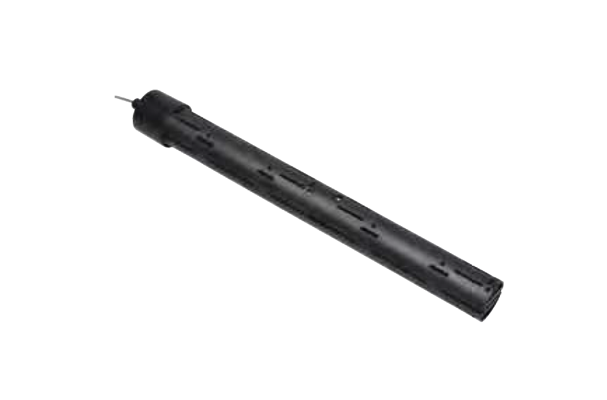

Ayırt Edici Türbin Sensörü (DTS)
DTS, tank muhafaza haznelerine monte edildiğinde sıvı ve hidrokarbonların varlığını tespit eden ayırt edici bir türbin hazne sensörüdür.
ÖNEMLİ NOKTALAR
» İki seviyedeki sıvıyı algılamak için manyetik şamandıra anahtarları kullanır.
» Yenilikçi polimer şerit hidrokarbonları algılar sensör ve su üzerinde yüzer.
» Yaygın yakıtlar ve kimyasallarla uyumludur.
» Tabandan 1*/2" (38 mm) mesafede sıvıyı algılar.
» Sensör üzerindeki ve su üzerinde yüzen hidrokarbonları tespit eder.
» Dijital olarak kodlanmış durum bilgisi mikrobilgisayardan ATG'ye 775+ feet'ten (236 m) gönderilir.
» Sumpda sıvı olduğunu, hidrokarbon algılandığını, sumpın dolu olduğunu ve sensör arızasını gösteren alarmlar.
ÖZELLİKLER
Uygulama
» Muhafaza karterinin izlenmesi için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMT DTS | Ayırıcı dağıtıcı karter sensörü (EVO" 550, EVO™ 5000, EVO™ 600 ve EVO™ 6000) |
| FMT DTS-U | Dağıtıcı karter sensörünün ayrıştırılması (EVO" 200, EVO™ 400, EVO" 600 ve EVO™ 6000) |
| TSP-KS | Unistrut™ montaj kiti |
Not: FMP-DTS kabloları 3 telli sensör modülüne ve FMP-DTS-U kabloları prob modülüne bağlanır.

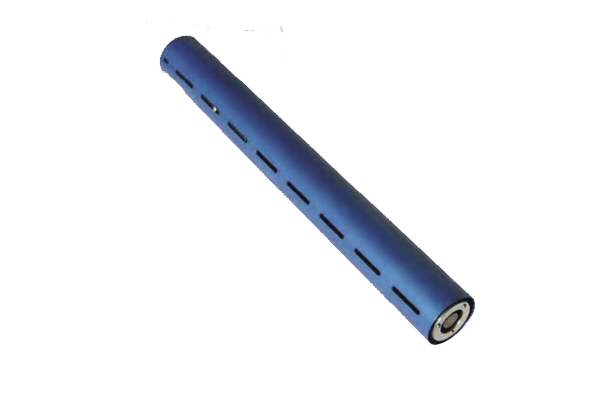

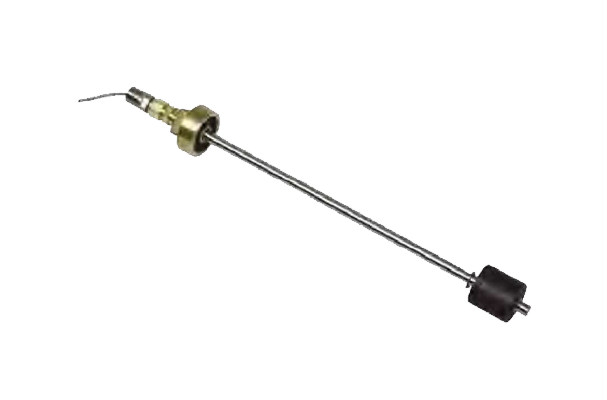

Ayırt Edici Manyetosterik Sensör (DMS)
DMS sensörü, dağıtıcı tavalarının ve muhafaza haznelerinin güvenilir bir şekilde izlenmesini
sağlamak için manyetostriktif teknolojiyi kullanan hızlı etkili bir ayırt edici sensördür. Şamandıraları su veya hidrokarbon varlığını tespit edebilir ve ayrıca sensörün kurulumda herhangi bir değişiklik yapılmamıştır. DMS sensörü, ürün alarmlarının yanı sıra su uyarılarını ve programlanabilir su alarm noktalarını da bildirebilir.
ÖNEMLİ NOKTALAR
» Kanıtlanmış manyetostriktif teknolojiyi kullanır.
» Su uyarısı, su alarmı ve ürün alarmı.
» Kurcalamaya karşı koruma özelliği, sensör kurulu konumundan hareket ettirilirse alarm verir
» Hidrokarbonlar mevcut olduğunda alarm verir ve hızla iyileşir.
ÖZELLİKLER
Uygulama
» Muhafaza karterinin izlenmesi için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| TSP-DNS-12 | Ayırıcı manyetostriktif sensör, 12" monitörler (305 mm) sıvı ve 22" (559 mm) uzunluk ölçer (tüm EVO™ Serisi ATG'ler) |
| TSP-DNS-24 | Ayırt edici manyetostriktif sensör, 24" (610 mm) sıvı izler ve 34" (864 mm) uzunluğundadır (tüm EVO™ Serisi ATG). |
| TSP-KS | Unistrut™ montaj kiti |
Not. Bu sensör ATG ile TS PRB prob modülü üzerinden iletişim kurar.

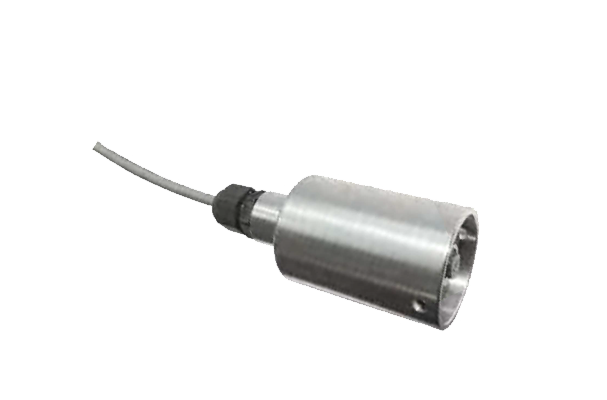

UNIVERSAL LIQUID SENSOR(ULS)
Şamandıralı anahtar teknolojisine dayanan ve kimyasallara dayanıklı malzemelerden üretilen ULS, haznelere, dağıtıcı tavalarına, çelik çift cidarlı tanklara veya sıvı varlığının bir sızıntı olduğunu gösterdiği diğer yerlere monte edilebilen düşük maliyetli bir sensördür.
ÖNEMLİ NOKTALAR
» Son derece güvenilir şamandıra teknolojisi ve kapalı çıkış devresi sızıntıların tespit edilmesini sağlar.
» Kimyasallara dayanıklı malzemeler çoğu sıvıyla uyumluluğu garanti eder.
» Her bir ULS sensörü 25' (7,6 m) kablo ile birlikte gelir. sıkıştırma rakoru üzerinde diş sağlanmıştır
sensörün kablosuna bağlanarak askıya alınmasını sağlar, standart elektrik kutularından ve bağlantı parçalarından. Sensör uzunluğu ayarlanarak dikey olarak konumlandırılabilir. Çelik için interstisyel tanklar, U LS sağlanan açıklığa indirilir kapak kiti tank üzerinde ve isteğe bağlı TSP-KI2 ile askıya alınır. Kurulum kiti. Uygulamaya ve konuma bağlı olarak diğer montaj yöntemleri mevcuttur.
ÖZELLİKLER
Uygulama
» Muhafaza karterinin izlenmesi için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP-ULS | Universal sıvı karteri sensörü (tüm EV0™ Serisi ATG'ler) kablo için |
| TSP-ULS | Evrensel sıvı karteri sensörü (yalnızca S9^0 ile kullanımı için) |
| TSP-K12 | 2" (51 mm) yükseltici borular için interstisyel sensör yükseltici |
Not: Bu sensör ATG ile 2 telli sensör modülleri veya 3 telli sensör modülü üzerindeki 2 kabloyu kullanarak iletişim kurar. Prob modülüne bağlanamaz.

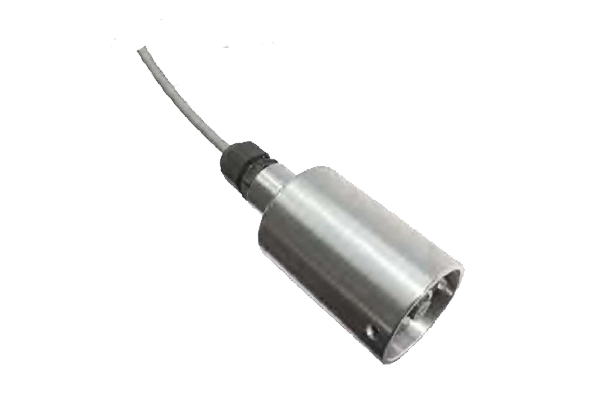

UNIVERSAL HYDROSTATIC SENSOR (UHS)
UHS Sıvı akışını sürekli olarak izlemek için şamandıralı anahtar teknolojisini kullanır. Dolu çift cidarlı muhafaza hazneleri. Normalde suya batırılmış olan tek şamandıralı UHS, izleme sıvısında bir kayıp olması durumunda bir gösterge sağlayacaktır.
ÖNEMLİ NOKTALAR
» Son derece güvenilir şamandıra teknolojisi ve kapalı çıkış devresi sızıntıların tespit edilmesini sağlar.
» Kimyasallara dayanıklı malzemeler.
» Her bir UHS sensörü 25' (7,6 m) kablo ile birlikte gelir. Sensör, sıvı dolu bir haznenin içine monte edilebilir çift cidarlı muhafaza haznesi. Sensör, normalde suya batırıldığı bir seviyede dikey bir konuma monte edilmelidir. Sıvı seviyesi sensörün alt kısmının altına düştüğünde UHS sensörü uyarı verecektir.
ÖZELLİKLER
Uygulama
» Tipik olarak bir sıvının hidrostatik izlenmesi için kullanılır.
çift duvarlı karter ara bölmesi.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP-UHS | Evrensel hidrostatik sensör (tüm EV0" Serisi ATG'ler) |
| TSP-ULS | Evrensel hidrostatik sensör (yalnızca S9^0 ile kullanım için) |
| HP-KIT | Hidrostatik izleme kurulum kiti. İçindekiler: esnek tuzlu su tüpü, sensör muhafazası klamosu, sensör muhafazası, sensör kapağı ve donanım |
Not: FMP-UHS, 2 telli sensör modülüne veya 3 telli sensör modülüne bağlanır. Prob modülüne bağlanamaz.

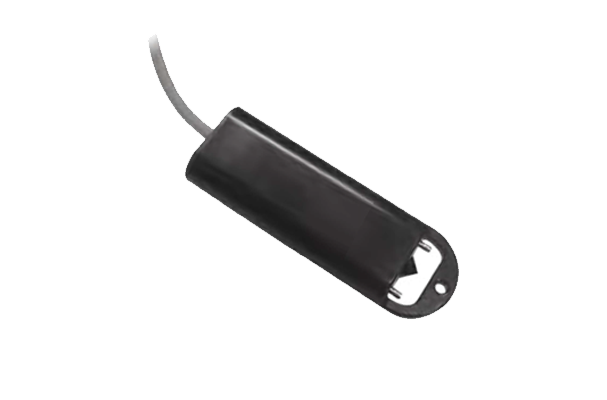

ELECTRO-OPTIC INTERSTITIAL SENSOR (EIS)
Elektro-optik teknolojisini kullanan ve kimyasallara dayanıklı polisülfon plastikten yapılan EIS, haznelere, çift cidarlı tanklara veya sıvının varlığının bir sızıntının meydana geldiğini gösterdiği diğer yerlere monte edilebilir.
ÖNEMLİ NOKTALAR
» Son derece hassas elektro-optik teknolojisi ve kapalı çıkış devresi, sızıntıların tespit edilmesini sağlar.
» Kimyasal maddelere dayanıklı malzemeler.
» Fiberglas veya çelik çift cidarlı tanklara monte edilebilir.
» Işık yayan diyotları ve prizmaları kullanarak bir sızıntı meydana gelmiştir. Her EIS 25' (7,6 m) uzunluğunda yağa dayanıklı kablo ile birlikte gelir. fiberglas tanklar, EIS interstisyel boşluğa çekilir. EIS, tank üzerinde bu amaç için sağlanan 2" NPT bağlantı parçası aracılığıyla doğrudan interstisyel boşluğun tabanına indirilir. Aşağıdakileri içeren isteğe bağlı kurulum kitleri mevcuttur.
ÖZELLİKLER
Uygulama
» Kuru tank interstisyel izleme için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP-EIS | Elektro-optik interstisyel sensör (EVO™ 550, EVO™ 5000, EV0" 600 & EV0" 6000) |
| FMP-EIS-U | Elektro-ootik interstisyel sensör (EVO™ 200, EVO™ 400, EVO™ 600 ve EVO™ 6000) |
| TSP K12 | 2" yükseltici borular için interstisyel sensör yükseltici kapak kiti |
Not: J w'ire sensör modülünün FMP-EIS kabloları ve FMP-EIS-U kabloları prob modülü.

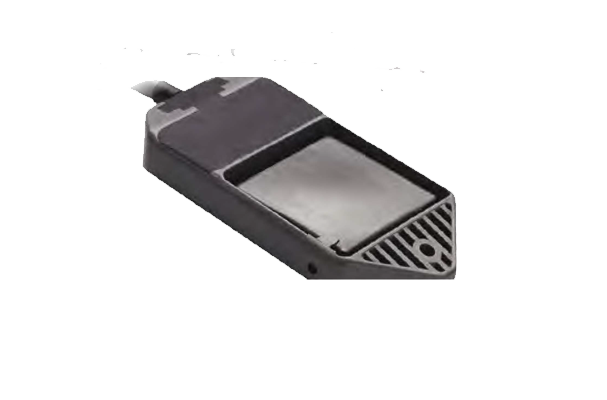

HORIZONTAL FLOAT SWITCH SENSOR(HFS)
HFS, kuru fiberglas tank ara boşluklarında sıvı tespiti için tasarlanmıştır. Bu 2 telli, ayrım yapmayan sıvı sensörleri tüm EVO™ Serisi Otomatik Tank Göstergeleri (ATG'ler) ile kullanılır.
ÖNEMLİ NOKTALAR
» İki telli sensör kullanarak fiberglas interstisyel izleme.
» Kuru fiberglas tank interstisyel izleme için.
» Son derece güvenilir manyetik şamandıra/reed-switch teknolojisi.
» Kimyasal maddelere dayanıklı malzemeler.
» Dar ara boşluklara kolayca sığar.
» Yuvarlak tasarım, temizlik için çıkarılmasını kolaylaştırır.
ÖZELLİKLER
Uygulama
» Kuru tank interstisyel izleme için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP HFS2 | Yatay şamandıra anahtarı sensörü (tüm EVO™ Serisi ATG'ler) bakımı ve testi |
| TSP-K12 | 2" yükseltici borular için interstisyel sensör yükseltici kapak kiti |
| TSP-KW4 | 4" yükseltici borular için interstisyel sensör yükseltici kapak kiti |
Not: FMP-HFS2, 2 telli sensör modülüne veya 3 telli sensöre bağlanır. Prob modülüne bağlanamaz.

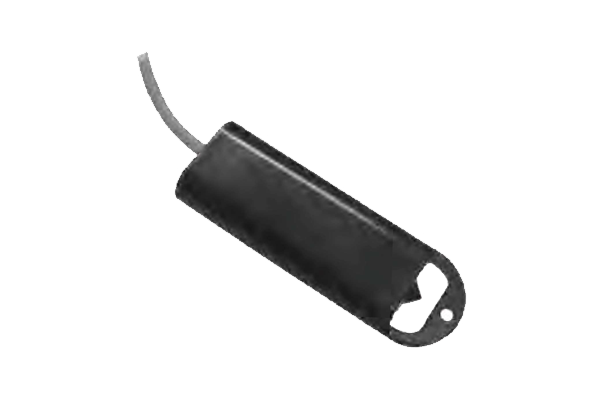

DISCRIMINATING INTERSTITIAL SENSOR (DIS)
DIS, çelik ve fiberglas çift cidarlı tankların ve haznelerin ara boşluklarına monte edilir ve tankların yanı sıra haznelerde ve diğer yerlerde çeşitli sıvıların varlığını tespit eder.
ÖNEMLİ NOKTALAR
» Sensörün ıslak olup olmadığını belirlemek için probdan geçen ışık demetini kullanır.
» Sensörün içindeki mikroişlemci okumaları yorumlar ve EVO™ Serisi ATG'ye veri iletir.
» Sensör arızası durumunda dahili alarm ile arıza emniyetli dijital iletişim.
» Alarmlar petrol bulunduğunu, su bulunduğunu ve sensör arızası.
» Her DIS 25' (7,6 m) uzunluğunda yağa dayanıklı kablo ile birlikte gelir. Fiberglas tanklar için DIS bir "balık" ipi veya teli kullanılarak interstisyel boşluğa çekilir. Çelik interstisyel tanklar için DIS doğrudan interstisyel boşluğun dibine indirilir. Tank üzerinde bu amaç için sağlanan 2" NPT bağlantı parçası aracılığıyla. Bir yükseltici kapağı ve kurulumu tamamlamak için gereken diğer parçaları içeren isteğe bağlı kurulum kitleri mevcuttur.
ÖZELLİKLER
Uygulama
» Kuru tank interstisyel izleme için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP DIS | Ayırıcı interstisyel sensör (EVO™ 550, EVO™ 5000 EV0™ 600 ve EVO™ 6000) |
| FMP-DIS-U | Ayırıcı interstisyel sensör (EVO™ 200, EVO™ 400, EVO™ 600 ve EVO™ 6000) |
| TSP-KI2 | 2" yükseltici borular için interstisyel sensör yükseltici kapak kiti |
HYDROSTATIC INTERSTITIAL SENSOR(HIS)
HIS, ara boşluğun sıvı tuzlu su çözeltisiyle doldurulduğu çift cidarlı tanklardaki sızıntıları tespit eder. Polyester, Nitril ve epoksi yapısı her tür tuzlu suyla uyumludur.
ÖNEMLİ NOKTALAR
» Hidrostatik sızıntı tespiti için donatılmış neredeyse tüm fiberglas çift cidarlı tanklar için çok yönlü sensör.
» ikrobilgisayar, tanklar içindeki değişen seviyelerdeki sıvıyı izler ve arıza emniyetli sensör dijital iletişimi aracılığıyla dijital olarak kodlanmış durum bilgilerini iletir sisteminden yakıt yönetim sistemine veya Tank Sentinel® ATG'ler, herhangi bir alarm durumunun uyarılması.
» Kurulum için HIS'i çift cidarlı tankın tuzlu su haznesinin altına indirin. Normal tuzlu su seviyesi sensörün yarısına kadar gelmelidir. Sensörler TSP-KV4'ü içerir.
ÖZELLİKLER
Uygulama
» Sıvı dolu tanklar arası izleme için.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| FMP HIS | Hidrostatik interstisyel sensör, II "* (EV0™ 550, EV0™ 5000, EVO™ 600 ve EV0™ 6000) |
| FMP HIS XL | Hidrostatik interstisyel sensör, 21"* (EVO™ 550, EVO™ 5000, EVO™ 600 ve EV0™ 6000) |
| FTP-HIS-U | Hidrostatik interstisyel sensör, I I" (EVO™ 200, EVO" 400, EVO™ 600 ve EV0™ 6000) |
| PMP-HIS-XL-U | Hidrostatik interstisyel sensör, 2I" (EVO" 200, EVO™ 400, EVO™ 600 ve EVO" 6000) |
| TSP-KV4' | 4" yükseltici borular için hidrostatik sensör havalandırmalı yükseltici boru kapağı kiti |
Not: FMP-HIS/FMP-HIS-XL kablosu 3 telli sensör modülüne ve EMP-HIS-U/EMP-HIS-XL-U kablosunu prob modülüne bağlayın. *Her HIS veya HIS-XL sensörüne bir adet TSP-KV4 zaten dahildir.
HIGH PRODUCT LEVEL SENSOR (HLS)
HLS seviye sensörü, geniş bir seviye aralığında çalışacak şekilde ayarlanabilen bir aşırı dolum önleme anahtarıdır. HLS, şamandıralı anahtar teknolojisine dayanır ve çoğu sıvıyla uyumluluğu sağlamak için kimyasallara dayanıklı malzemelerden yapılmıştır.
ÖNEMLİ NOKTALAR
» Her sensör beş fit uzunluğunda kılıflı kablo ile birlikte verilir.
» Normalde kapalı çıkış devresi, denetimli çalışma sağlayarak kopuk kabloların ve benzer arızaların tespit edilmemesini sağlar.
» Sensörün gövdesinin içinde manyetik olarak aktive edilen küçük bir okuma anahtarı bulunur. Küçük mıknatıslar, mıknatıslar okuma anahtarının altında olacak şekilde şaft boyunca yukarı ve aşağı hareket etmekte serbest olan hafif bir şamandıranın içine yerleştirilmiştir. Sensör sıvıya daldırıldığında şamandıra yükselir ve mıknatıs okuma anahtarını etkinleştirir, ATG'ye yüksek limite ulaşıldığını bildirir.
ÖZELLİKLER
Uygulama
» Aşırı dolum koruma anahtarı.
SİPARİŞ BİLGİLERİ
| Model | Açıklama |
|---|---|
| TSP-HLS-15 | Yüksek ürün seviye sensörü, IS" uzunluğunda, tanka monte edilmiş (EVO™550, EVO™5000, EVO™600, EVO™6000ATGsl) |
| TSP-HLS-15/SS | Yüksek ürün seviye sensörü, IS" uzunluğunda, tanka monte edilmiş (EVO™550, EVO™5000, EVO™600, EVO™6000ATGsl) |
| TSP HLS 30 | Yüksek ürün seviye sensörü, 30" uzunluğunda, tanka monte edilmiş (EVO™ SEO, EVO™ 5000, EVO™ 600, EVO™ 6000 ATG'ler) |
| TSP HLS 30/SS | Yüksek ürün seviye sensörü, paslanmaz çelik 30" uzunluğunda, TSP-HLS-30/SS alternatif yakıt içeren tanklara monte edilir (EV0™ SEO, EVO™ 5000, EV0™ 600, EVO™ 6000 ATG'ler |
Not: FMP-HIS/FMP-HIS-XL kablosu 3 telli sensör modülüne ve EMP-HIS-U/EMP-HIS-XL-U kablosunu prob modülüne bağlayın. *Her HIS veya HIS-XL sensörüne bir adet TSP-KV4 zaten dahildir.

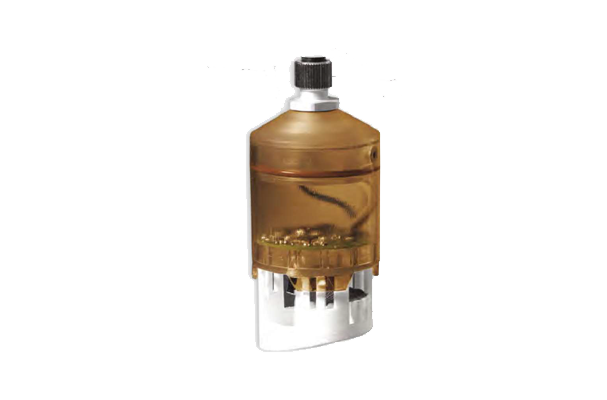

CORROSION CONTROL CORROSION DETECTION SENSOR(CDS)
Korozyon Kontrol™ Sisteminin bir parçası olarak Korozyon Algılama Sensörü (CDS), tank dolum alanında korozif bir ortam oluştuğuna dair otomatik bildirim sağlar. Yakıt sisteminin en yüksek performansta çalışmasını sağlayın ve aşırı korozyonun neden olduğu maliyetli bakım, ekipman değişimi, arıza süresi ve sistem arızalarını önleyin.
ÖNEMLİ NOKTALAR
» Sensör, kurban numune üzerinde korozyon varlığını tespit edecek ve bir alarm verecektir.
» Tank gövdesini, yakıt sisteminin bozulmasına yol açabilecek korozyon oluşumundan korur.
» EVO™ Serisi Otomatik Tank Göstergesi (ATG) aracılığıyla korozyon endeksi için seviye okumasını, aşağıdakileri içeren programlanabilir alarm türleriyle birlikte görüntüler:
» Aşındırıcı Ortam Mevcut
» Korozyon Sensörü Numune Hatası
» Korozyon Numunesinin Değiştirilmesi Gerekiyor
» Tüm benzin, dizel ve etanol karışımları ile uyumludur.
» ATG uyumluluğu:
» EVO™ 200 ve EVO™ 400
» EVO" 550 ve EVO" 5000
» EVO" 600 ve EVO" 6000
ÖZELLİKLER
Uygulama
» Bir tank boşluğundaki korozif ortamın izlenmesi.
Çalışma Teorisi
CDS tank boşluğuna monte edilir. Kendinden güvenli sensör, prob modülü (EVO™ 550, EVO" 5000, EVO" 600, EVO™ 6000) veya
herhangi bir Kendinden Güvenli (ISO kanalı (EVO™ 200 ve EVO™ 400) aracılığıyla herhangi bir EVO™ Serisi ATG'ye bağlanmak için birlikte verilen hızlı bağlantı kesme kablosunu kullanır. Sensör, korozyon oluşumunu tespit etmek için kullanılan bir kurban metal ekran kullanır. Bu ekran korozyon oluştuğunda çıkarılabilir ve değiştirilebilir.
SİPARİŞ BİLGİLERİ
Korozyon Kontrolü" Korozyon Algılama Sensörü
| Model | Açıklama |
|---|---|
| FMP-CDS-U | Korozyon Algılama Sensörü (tüm EVO™ Serisi ATG'ler) |
| FMSP-RDS1 | Yedek algılama ekranı, adet 1 |
| FMSP-RDS1O | Yedek algılama ekranı, adet 10 |
| TSP-KS | Unistrut° montaj kiti |
Not: TS PR'B prob modülü (EVO™ 550, EVO™ 5000, E V O ™ 600 ve EVO™ 6000) veya bir IS kanalı (EVO™ 200 ve EVO™ 400) vasıtasıyla /\late fh/s sensör iletişim/kafeleri w/II he üT0.
